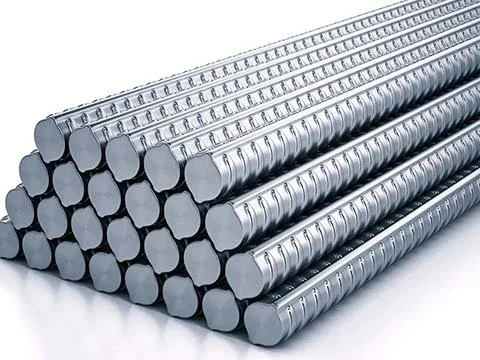

میلگرد میلگرد آجدار آرماتور بتن مسلح

میلگرد

میلگرد

میلگرد یا آرماتور، یک مقطع فولادی طویل و تو پر استوانه‌ای شکل است که معمولا از فولاد یا کربن متوسط تولید می‌شود. کاربرد اصلی این قطعه مسلح کردن بتن در صنعت ساختمان‌سازی است. میلگـردها در انواع مختلفی به کار برده می‌شوند و هر کدام ویژگی‌ها و کاربردهای ویژه‌ای هستند. آرماتورها انواع مختلفی دارند که براساس معیارهای مختلف طبقه‌بندی می‌شوند. هر کدام از این میلگـردها کاربرد مخصوص به خود را در صنایع دارند.

میلگرد بتن را در برابر نیروهای کششی و چرخشی مقاوم کرده و در زمان اعمال نیروهای کششی به بتن، مانع ترک خوردن و شکستن می‌شود. امروزه در تمام پروژه‌های ساخت و ساز از این نوع فولاد برای تقویت بتن استفاده می‌شود. این محصول از جنس فولاد ساخته شده و بر اساس ظاهر، نوع و سایز به انواع مختلفی تقسیم می‌شود.

میلـگرد در انگلیسی Rebar نامیده می شود. Rebar شکل اختصاری عبارت reinforcing bars به معنی «میله های تقویت کننده» است.

معمولا میلـگرد و آرماتور با یکدیگر اشتباه گرفته می‌شوند. آرماتورها همان rebarهای تغییر شکل یافته‌ای هستند که آماده قرارگیری در بتن هستند و زمانی که میلـگرد تغییر شکل داده شود و آماده بتن ریزی باشند، به آن آرماتور گفته می‌شود.

به عبارت دیگر آرماتور همان میلـگرد است با این تفاوت که قبل از قرارگیری در بتن بر روی آن خم‌کاری، برشکاری یا جوش‌کاری به دیگر آرماتورها، انجام شده است.

مشخصات میلگردها بر اساس استاندارد ملی کشورهای مختلف متفاوت است. در بین استانداردهای آرماتورها استانداردهای آمریکایی  ASTM، روسی GOST، استاندارد آلمانی DIN، استاندارد بریتانیایی BS، JIS استاندارد ژاپنی و استاندارد هندی IS معروف‌تر است و بیشتر مورد استفاده‌اند. در ایران استاندارد GOST 5781 کشور روسیه پر استفاده‌ترین استاندارد ساخت این مقطع فولادی است و براساس آن محصولات در چهار گرید A1، A2، A3 و A4 طبقه ‌بندی شده‌اند.

استاندارد ملی ایران برای تولید آرماتورهای فولادی، استاندارد INSO3132 می باشد که تحت عنوان « میل‌گردهای فولادی گرم نوردیده برای تسلیح بتن – ویژگی‌ها و روشهای آزمون» در سال ۱۳۶۹ تهیه و  در سال ۱۳۸۱ نسخه جدید آن تجدیدنظر و ارائه شد. هدف از تدوین این استاندارد، تعیین ویژگی ها و روش های آزمون میل‌گردهای فولادی گرم نوردیده ساده و آجدار برای تسلیح بتن می باشد. کارخانه ذوب آهن به عنوان یکی از بزرگ ترین تولید کنندگان آرماتور در ایران برای تولید محصولات خود، از این استاندارد استفاده می کند.

منابعی که برای تهیه استاندارد ملی ایران شماره ۳۱۳۲ مورد استفاده قرار گرفته است چکیده ای از استانداردهای جهانی DIN،  ISO، GOST، JIS ،BS  و ASTM است:

  • استاندارد  DIN : حروف DIN مخفف “Deutsches Institut für Normung” به معنای “موسسه آلمانی استانداردسازی” است. استاندارد DIN استانداردی است که در مؤسسه استانداردسازی آلمان (DIN) در برلین تهیه شده است و استانداردهای یکپارچه ای مانند کیفیت، حداقل عملکرد، ویژگی ها، ابعاد و غیره را برای محصولات و فرآیندها تعیین می کند. استانداردهای آلمانی استفاده شده در استاندارد ملی ایران شماره ۳۱۳۲، شامل DIN 488-1:2009 ، DIN 488-2:2009 و DIN 488-3:2009 می باشد.
  • استاندارد:  ISOعبارت ISO مخفف   the International Organization for Standardizationو به معنی سازمان بین المللی استاندارد ایزو می باشد.
  • استاندراد: GOST عبارت GOST مخفف GOvernment STandard Russia به معنی استاندارد دولتی روسیه بوده و معرف گروهی از استانداردهای توسعه یافته در اتحاد جماهیر شوروی است.
  • استاندارد: JIS استانداردهای صنعتی ژاپن Japanese Industrial Standards (JIS) استانداردهای مورد استفاده برای فعالیت‌های صنعتی در ژاپن است.
  • استاندارد:  BSموسسه استاندارد بریتانیا یا British Standards مرجع استانداردگذاری در انگلیس است.
  • استاندراد ASTM: یکی از بزرگ ‌ترین سازمان‌‌های بین‌ المللی توسعه ‌دهنده استاندارد است. استانداردهای گسترده این سازمان، بر اساس اجماع به تصویب می ‌رسد. این سازمان دارای ۳۰٬۰۰۰ عضو از ۱۲۰ کشور جهان است.

با توجه به استاندارد ملی ایران شماره ۴-۱۷۹۷ میله‌های فولادی از نظر شکل ظاهری به صورت زیر دسته‌بندی می‌شوند:

  • میل‌گردها (میله با سطح مقطع دایره)
  • میله‌های چهارگوش مربع شکل ( میلـگرد چهار پهلو)
  • میله‌های شش گوش (میلـگرد شش پر)
  • میله‌های هشت گوش
  • تسمه‌های فولادی (میلـگرد صاف)

شکل ظاهری انواع میل‌گرد با سطح مقطع دایره

بر اساس استاندارد ملی ایران به شماره ۳۱۳۲، میل گردهای گرم نوردیده برای تسلیح بتن، به دو دسته میلـگرد ساده و میلـگرد آجدار از نظر ظاهری تقسیم می شوند. طبقه بندی میلـگردهای ساده و آجدار در چهار گرید انجام می‌شود:

  • میلگرد ساده یا میل‌گرد A1
  • میلگرد آجدار مارپیچ یا میل‌گرد A2
  • میلگرد آجدار جناغی یا میل‌گرد A3
  • میلگرد آجدار مرکب یا میل‌گرد A4
میلگرد
میلگرد آجدار
آرماتور
بتن مسلح

میلگرد A1

میلگرد A1 یا میلـگرد ساده میلگـردی است که سطح آن هیچگونه آج یا برجستگی ندارد. میلگـردهای ساده در سایز ۶ تا ۲۰ میلی متر تولید و عرضه می‌شوند و در استاندارد ملی ایران شماره ۳۱۳۲ با علامت مشخصه س۲۴۰ مشخص می‌شوند. در ترکیب شیمیایی این نوع میلگـرد کمترین میزان کربن وجود دارد که دلیل انعطاف بالا و قابلیت شکل پذیری و جوش پذیری مناسب آن است.

میلگرد A2

میلگردهای A2 از نوع آجدارند و آج آن‌ها مارپیچ یکنواخت یا دوکی است و در تمام طول میلـگرد ادامه دارد.  محصول A2 نسبت به میلـگردهای ساده مقاومت بالاتر و در عین حال در بین دیگر میلـگردهای آجدار سختی کمتری دارد و به این علت به میلـگرد نیمه سخت معروف است. از میلـگرد A2 بیشتر در دیوارهای برشی و ساخت خاموت استفاده می‌شود.

میلگرد A3

میلگرد A3 نیز آجدار و آج آن جناقی شکل است. تفاوت میلـگرد A2 و A3  در مشخصات مکانیکی آنها و در میزان مقاومت محصول و میزان شکل پذیری و جوش پذیری آنها است. میلـگرد A3 به دلیل درصد کربن بالاتر در ترکیب شیمیایی مقاومت بالاتری نسبت به میلگـرد A2  دارد، ولی قابلیت شکل پذیری و جوش پذیری آن کمتر است. میلـگرد A3 با علامت مشخصه «آج ۴۰۰» و «آج ۴۲۰»  در استاندراد ملی ایران نشانه‌گذاری شده است.

 میلگرد A4

میلگرد A4 که در استاندراد ۳۱۳۲ با علامت مشخصه آج ۵۰۰ و آج ۵۲۰ علامت گذاری شده در آخرین رده سختی قرار دارد. میلـگرد A4 از فولاد با درجه کربن بالا ساخته شده و شکل آج‌های این میلگرد با میلگردهای آجدار A2 و A3 تفاوت دارد. میلگرد A4 آج‌های عرضی دوکی شکل دارد. محصول A4 از تکنولوژی ساخت پیشرفته‌ای برخوردار است و علاوه بر استحکام بالا، انعطاف و قابلیت جوش پذیری مناسبی دارد.

تقسیم‌بندی میل‌گرد از نظر شکل

انواع میلگـردها از نظر حالت و ظاهر به دو دسته زیر تقسیم می شوند:

  1. میلگـرد شاخه: میلگـردهای ساده و آجدار به صورت شاخه‌های ۱۲ متری تولید می‌شوند.
  2. میلگـرد کلاف: آرماتورهای کلاف حالتی از محصول‌های ساده و آجدار هستند. محصول‌های کلاف ساده بسته به سفارش مشتریان از سایز ۵.۵ تا ۱۰  و کلاف‌های آجدار با محصول‌های A2 و A3 ساخته می‌شوند. میلـگردهای کلاف را برای افزایش استحکام سازه‌های بتنی، استحکام دیوارها و ستون‌های آجری، استحکام بلوک ‌ها و استحکام اتصالات گازی مورد استفاده قرار می‌دهند.

انواع میلگـرد از نظر مقاومت جنس

میلگـرد اروپایی

معمولا از جنس منگنز ساخته شده و مهم‌ترین ویژگی آن‌ها قابلیت خم شوندگی است. این محصولات برای استفاده در مناطقی با شرایط آب و هوایی بد مانند زلزله، طوفان یا گردباد مناسب نیست اما قیمت پایین‌تری دارند.

میلـگرد کربنی

این نوع به میلـگرد سیاه شناخته می‌شود و برای شرایط آب و هوایی مرطوب گزینه مناسبی است.

میلـگرد پوششی اپوکسی

قیمت بالاتری دارد و در مناطقی که با آب و نمک سر و کار داشته یا در معرض خطر خوردگی به کار برده می‌شود.

میلـگرد گالوانیزه

نسبت به میلـگرد کربنی در برابر خوردگی مقاومت بیشتری دارد و به این دلیل قیمت آن بالاتر است.

میلـگرد کامپوزیتی

میلـگرد کامپوزیتی به میلـگردی گفته می‌شود که از پلیمرها و الیاف خاصی مانند کربن، شیشه و بازالت تولید شده است. وزن کم، مقاومت در برابر خوردگی و صرفه اقتصادی از مزایای این میلـگرد به‌­شمار می‌رود.

میلـگرد ضد زنگ

میلگرد فولادی ضد زنگ هم به نوعی گران­ترین آرماتور در بازار ایران محسوب می‌شود و مقاومت خیلی زیادی در برابر خوردگی دارد.

میلگرد میلگرد آجدار آرماتور بتن مسلح

انواع آرماتور تولید شده در بازار

rebarهای تولید شده در بازار دارای انواع و اقسام متعددی هستند:

میلگـرد تقویتی

محصول تقویتی از پرکاربردترین مقاطع در ساختمان‌سازی بوده و مقاومت کششی بسیار بالایی دارد و تا ۱۸۰ درجه قابلیت خم شدن را تحمل می‌کند.

میلگـرد نرمال

با طولی کمتر از ۱۲ متر است که در پروژه‌های ساختمانی استفاده می‌شود و در گریدها و ابعاد مختلفی در بازار عرضه می‌شود.

میلـگرد بستر

میل گرد بستر، یک جفت مفتول طولی است که مفتول‌های عرضی به صورت نردبانی یا خرپایی به روش جوش مقاومتی به آن اتصال یافته است و به دو شکل افقی با عمودی در سازه استفاده می‌شود.

میلـگرد حرارتی

موجب جلوگیری از تنش‌ها و مشکلات ناشی از تجمع و حرارت بتن شده و به صورت عمود بر جهت تیرها و تیرچه‌ها یا به شکل شبکه‌ای در زمان ساخت سقف تیرچه بلوک، تیرچه‌های کامپوزیت و غیره اجرا می‌شوند.

میلـگرد زیگزاگ

به آن تیرچه زیگزاگ هم گفته می‌شود و مجموعه‌ای پیش ساخته از سه میلـگرد آجدار و یک میگرد ساده بوده که به شکل خرپا یه همدیگر متصل شده‌اند. از این میلگرد در سقف‌های بتنی و فولادی استفاده می‌‌شود.

میلـگرد ترانس

با نام میلگرد ترانسمیسیون هم شناخته شده و یک محصول فولادی است و دارای ظاهری شفاف و صیقلی و بدون آج بوده نسبت به میلگـردهای معمولی و مقاومت بالاتری دارد.

میل‌گرد کلاهک دار یا سردار

آرماتوری است که در یک یا دو سر آن صفحاتی متصل شده است و سایز صفحه آن به‌گونه‌ای انتخاب می‌شود که به خوبی درون بتن مهار گردد.

برترین تولیدکنندگان این محصول در ایران

  • کارخانه ذوب آهن اصفهان
  • مجتمع فولاد خراسان (نیشابور)
  • کارخانه فولاد آذربایجان (میانه)
  • صنایع فولاد بردسیر کرمان
  • مجتمع فولاد آناهیتا گیلان
  • مجتمع فولاد روهینا جنوب
  • مجتمع فولاد بافق
  • کارخانه ظفر بناب
  • صنایع فولاد کاوه تیکمه داش
  • کارخانه جهان فولاد سیرجان
  • کارخانه سرمد ابرکوه یزد
  • کارخانه فولاد آلیاژی ایران
  • فولاد خرمدشت تاکستان
  • کارخانه فولاد کویر کاشان

محصولات

کارشناسان آهن جهان عرفان آماده هستند تا شما را برای انتخاب بهترین گزینه راهنمایی و محصولات مورد نیاز شما را تامین کنند.

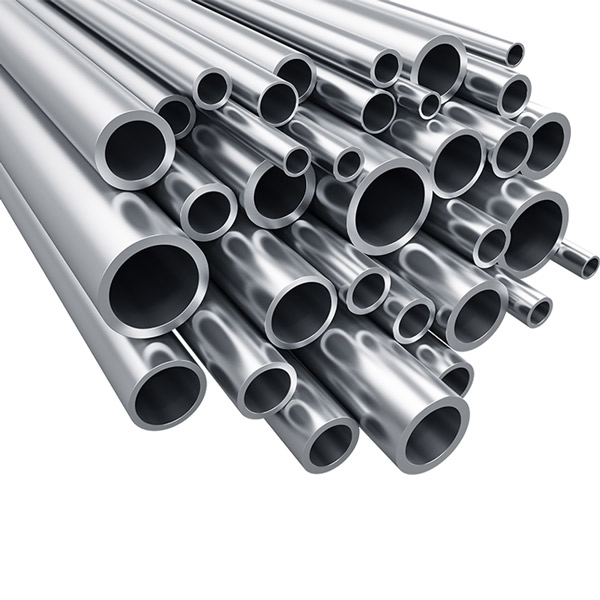

لوله فولادی، ماتیسمان، steel pipe
لوله فولادی

لوله فولادی لوله فولادی یک مقطع طویل توخالی با سطح مقطع دایره‌ای است و بیشتر در انتقال میعانات و گازها و همچنین در ساخت و…

بیشتر بخوانید
ورق فولادی ورف‌های فولادی steel sheets
ورق فولادی

ورق فولادی ورق فولادی از فرآورده‌های مهم و پرکاربرد در صنعت فولاد است که در تولید محصولات مختلف صنایع گوناگون کاربرد دارند. ورق‌های فولادی ویژگی‌های…

بیشتر بخوانید

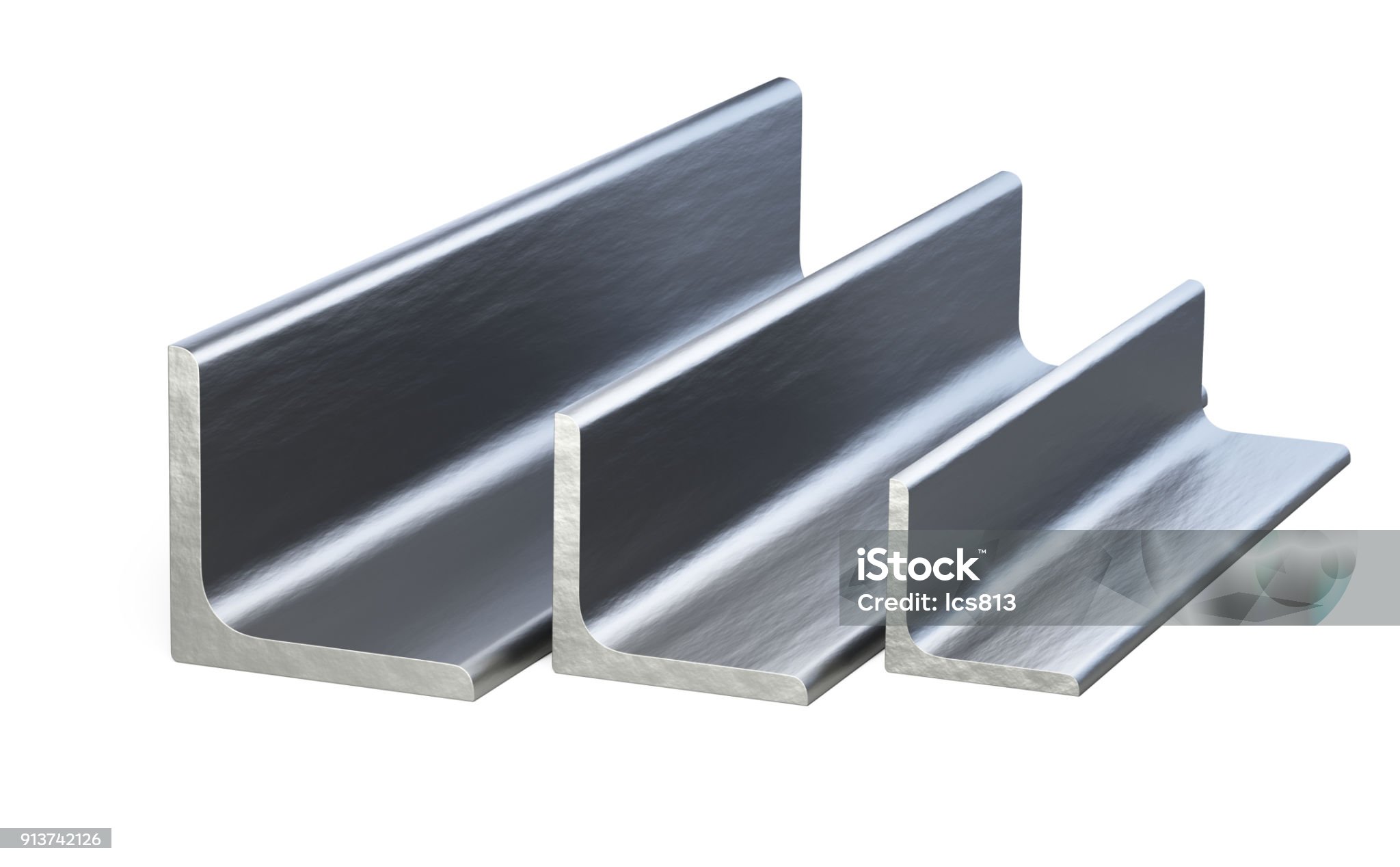

نبشی corner steel corner نبشی فولادی
نبشی

نبشی نبشی‌ها نوعی پروفیل فولادی و یکی از مهم ترین و پرکاربردترین آهن آلات صنعت ساختمان سازی هستند. تولید L-Profile در اشکال مختلف آن را…

بیشتر بخوانید

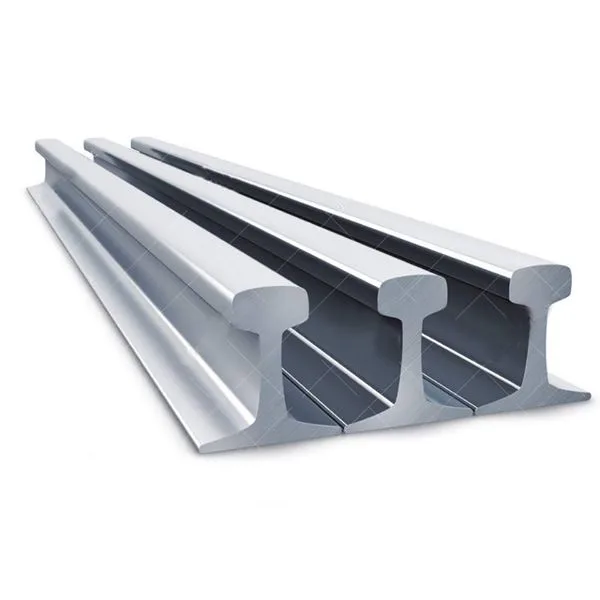

ریل فولادی، Rail
