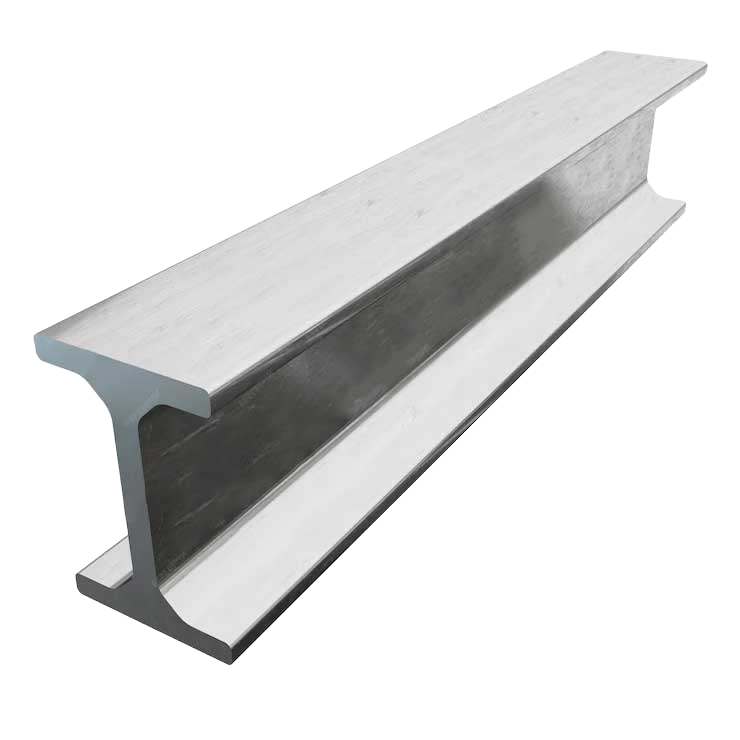

تیرآهن، تیرآهن فولادی، Steel beam

تیرآهن

تیرآهن از مقاطع فولادی است که در بیشتر سازه‌ها و پروژه‌های عمرانی به کار برده می‌شود. تیرآهن بسته به کاربرد آن در صنایع مختلف، در انواع مختلفی تولید می‌شود. Steel beam یک پروفیل فولادی سنگین است که فشارها و نیروهای وارد بر سازه را به خوبی تحمل می‌کند و مقاومت سازه را افزایش می‌دهد.

در ایران کارخانه‌های مختلفی تیـرآهن را براساس استانداردهای داخلی و بین‌المللی تولید می‌کنند. در خال حاضر قسمتی از نیاز کشور نیز با واردات تیـرآهن از چین، ترکیه و کره تأمین می‌شود.

تیرآهن یک نوع پروفیل فولادی مقاوم است که در ساخت اسکلت سازه‌ها، ستون، خرپا و تیر مورد استفاده قرار می‌گیرد و قدرت لازم برای تحمل بارهای خمشی و لنگر برشی را به سازه می‌دهند. این محصول به شکلH یا I و در انواع مختلفی از این دو شکل اصلی ساخته می‌شود. به پروفیل‌هایی که به شکل H هستند تیـرآهن هاش نامیده می‌شوند.

جنس این پروفیل‌ها معمولا از فولاد است اما تولید کنندگان مختلف از آلیاژهای فولاد متنوعی استفاده می‌کنند و در نتیجه محصولات آنها ویژگی‌های متفاوتی باهم دارند. تیـرآهن‌ها به صورت شاخه‌ای تولید می‌شوند و طول هرشاخه نیز معمولا به شش یا دوازده متر می‌رسد. سطح مقطع Steel beam از دو بخش بال و جان تشکیل شده است و شکل آن‌ها با توجه به نوع تیـرآهن تفاوت می‌کند. جان تیـرآهن قسمت افقی بدنه است و بال‌ها دو قسمت عمودی هستند که با زاویه ۹۰ درجه نسبت به جان قرار می‌گیرند.

تیرآهن، تیرآهن فولادی، Steel beam

انواع مختلف تیرآهن

تیرآهن در انواع مختلفی تولید می‌شود که بعضی در ساخت‌وساز کاربرد. بعضی دیگر از این محصولات مانند تیـرآهن لینتل بخاطر کاربرد محدودی که دارند زیاد شناخته‌شده نیستند.

Steel beam  IPE بال نیم‌پهن

تیرآهن بال نیم‌پهن پرکاربردترین نوع تیرآهـن در صنعت ایران است که I شکل است. تولید کنندگان ایرانی این محصول را براساس استانداردهای اروپا تولید می‌کنند. نقشه ساختمان‌ها در ایران بر اساس همین استانداردها طراحی می‌شوند. مهم‌ترین ویژگی این تیرها، اندازه برابر بال‌ها در تمام طول شاخه است.

Steel beam IPB هاش – Steel beam H

تیرآهن‌ هاش یا بال‌پهن یا تیرآهـن H پروفیل دیگری است که در بازار ایران پرکاربرد است. تیـرآهن هاش در پروژه‌های عمرانی بزرگ مانند ساخت مجتمع‌های تجاری، سوله کارخانه‌ها و غیره کاربرد دارد. اندازه بال و جان در پروفیل‌های فولادی هاش باهم برابر است و ظاهری شبیه به H دارد. این محصول در دو نوع سبک و سنگین تولید می‌شود. نوع سبک هاش HEA  و نوع سنگین آن HEB نامیده می‌شود. سایز محصولات سبک و سنگین یکسان است ولی ضخامت آنها باهم متفاوت است که وزن آن‌ها را متفاوت می‌سازد.

Steel beam INP

تیرآهن INP نیز به شکل I تولید می‌شوند، اما فرم بال‌های آنها با نوع IPE متفاوت است و ضخامت بال‌ها با نزدیک شدن به جان افزایش پیدا می‌کند و از روبه‌رو بال‌های آن شیب‌دار به نظر می‌رسد. استاندارد تیرهای INP براساس استانداردهای چین و روسیه است و از این کشورها وارد می‌شوند.

Steel beam CPE لانه زنبوری

نشانه ظاهری تیرآهن‌های لانه زنبوری حفره‌های هشت ضلعی است که شبیه به کندوی زنبور است. با وجود این حفره‌ها عبور اتصالات و سیم از اسکلت سازه امکان‌پذیر می‌شود ولی در همین زمان مقاومت خمشی این تیـرآهن‌ها نسبت به دیگر تیـرآهن‌ها کم‌تر می‌شود. به دلیل مقاومت کمتر این تیـرآهن‌ها معمولا بعد از عبور اتصالات و سیم‌ها، بخش‌های خالی تیر باید با مصالح مناسب پر شود تا استحکام آن افزایش یابد.

دیگر انواع تیرآهن‌ها

تیر چوبی Timber Beam

تیر چوبی معمولاً در ساختمان خرپاهای سقف چوبی استفاده می‌شود. ساختار قاب چوبی با ستون‌ها ایجاد شده و ستون‌ها برای حمایت از تیرآهن‌ها مورد استفاده قرار می‌گیرند. آن‌ها همچنین برای پشتیبانی از صفحات کف در خانه‌های تاریخی و قدیمی با قاب چوبی استفاده می‌شوند.

تیر بتن مسلح Reinforced Concrete Beam

بتن سیمانی ساده و میلگردهای آرماتور یک تیر بتن آرمه را می‌سازند که در بیشتر سازه‌ها و منازل دیده می‌شوند.

تیرآهـن استیل Steel Beam

تیرآهن‌های فولادی انبارها، برج‌ها، ساختمان‌های صنعتی و خرپاها و دیگر سازه‌های فولادی استفاده می‌شوند. تیرهای فولادی I به دلیل اینکه دارای ممان‌های دوم سطح بالا هستند و سطح مقطع محکم، بسیار در صنعت به کار می‌روند و می‌توانند بار زیادی را بدون افتادگی تحمل کنند.

تیر کامپوزیت Composite Beam

تیر کامپوزیت یک جزء ساختاری است که از اتصال دو ماده مختلف ساخته شده.

تیـرآهن ثابت Fixed Beam

تیرآهن ثابت دارای دو سر ثابت هستند که حرکت چرخشی آن کنترل می‌شود و نمی‌تواند بچرخدو به گونه‌ای جای‌گذاری می‌شود که فشار بالایی را تحمل کند. چون تیرآهن قابت هیچ واکنشی به چرخش ندارد، در ساخت ساختمان‌های بلند و سازه‌های صنعتی استفاده بسیاری دارد.

تیـرآهن کنسولی Overhanging Beam

در ساختمان‌های مسکونی، معمولاً از تیرآهـن‌های آویزان برای ایجاد سایه یا بالکن استفاده می‌شود. هر دو سر تیر دوگانه آویزان تا حدودی از تکیه گاه دور هستند.

تیـرآهن پیوسته Continuous Beam

تیرآهن پیوسته یک تیر پیوسته دارد که شامل بیش از دو یا چند دهانه و تکیه گاه است. دهانه‌های متعددی در این نوع تیـرآهن‌ها وجود دارد و در ساخت پل معمولاً از تیر پیوسته استفاده می‌شود. این نوع از تیرآهـن‌ها بیش از دو تکیه گاه دارند و در طول آن قرار می‌گیرند.

تیر خرپا Trussed Beam

معمولاً برای ساخت سوله‌های کارگاهی و سوله‎های انباری که به دهانه بلند و فضای باز نیاز دارند استفاده می‌شوند.

تیـرآهن مستطیل شکل Rectangular Beam

سطح مقطع تیر مستطیلی است که قسمت پایین تنش و در بالا فشار را تحمل می‌کند. در نتیجه، پایین مقطع تیر نسبت به قسمت بالایی، تقویت بیشتری دریافت می‌کند. تیرآهن‌های مستطیلی رایج‌ترین نوع تیرآهـن‌های ساختمانی هستند.

تیـرآهن مستطیل شکل T  – T-section Beam

بیشتر این تیر را به صورت یکپارچه با دال بتن آرمه می‌سازند.

تیـرآهن مقطع I – I -section Beam

تیرآهن I در ساخت سازه‌های فولادی استفاده می‌شود. در سازه‌های فولادی، تیـرآهن‌های I می‌توانند با خیال راحت در برابر نیروهای خمشی مقاومت کنند. تیـرآهن‌های مقطع I بر اساس مشخصات کارخانه تولید و در معماری، بخش I beam در خرپاهای پشتیبانی مهم به کار می‌روند.

تیرآهـن مقطع L – L-section Beam

تیر L در گوشه یا اطراف محیط دال استفاده می‌شود.

تیرآهـن مقطع C – C-section Beam

این یک تیرآهن با یک قسمت کانال است و اغلب به عنوان بخش C شناخته می‌شود.

تیر بتنی پیش تنیده

تیر بتنی پیش تنیده قبل از جای‌گذاری در جای خود تحت تنش یا کرنش قرار می‌گیرد. تیرآهن‌های بتنی پیش تنیده‌ای که توسط مهندسان طراحی می‌شوند می‌توانند مسافت‌های بیشتری را نسبت به تیـرآهن‌های بتن آرمه طی کنند و بسیار نازک و سبک هستند.

تیر بتنی پیش ساخته

تیرآهن‌های پیش ساخته در یک محیط کنترل شده دور از سازه ریخته گری ایجاد می‌شوند و در تاسیسات به کار می‌روند و با کیفیت بالا در محیط بسیار کنترل شده‌ای آماده می‌شوند.

تیر آهن لینتل – Lintel Beam

تیرآهن لینتل وزن را از قسمت بالا به دیواره کناری خود انتقال می‌دهد. از اجزای مهم تیرآهـن، تیر لنگه است که در بالای در، پنجره و چارچوب و معمولاً به عنوان لنگه دری نصب می‌شود. این بخش میزان نیروی وارد شده به قاب در و پنجره را کاهش می‌دهد.

ریخته گری درجا تیر بتنی – Cast In-situ Concrete Beam

تیرهای Cast In-situ Concrete Beam در محل، ریخته گری می‌شوند و قالب‌های آن‌ها در اندازه‌های مشخصی برای ریخته‌گری تیرآهن قرار داده می‌شوند. سپس بتن تازه را در قالب‌ها تزریق می‌کنند و با ماشین‌های ارتعاشی بتن را متراکم می‌کنند.

تیرچه بلوک ایستا نامعین – Statically Indeterminate Beam

یکی دیگر از انواع تیرهای مستحکم که در کاربردهای خاص استفاده می‌شود.

تیر آهن ایستا – Statically Determinate Beam

تیرآهن ایستا از دیگر انواع تیـرآهن است که واکنش پشتیبانی ایجاد شده در این تیـرآهن بر اساس شرایط تعادل پایه محاسبه می‌شود.

تیر آهن منحنی –  Curved Beam

تیرآهن‌های منحنی شکل یا نیم رخ منحنی دارند و اغلب در ساخت ساختمان‌های دایره‌ای یا منحنی شکل مورد استفاده قرار می‌گیرند.

تیر آهن هاش – H-Beam

تیرآهن هاش در دو نوع بال پهن سبک و بال پهن سنگین تولید می‌شود و از نظر مقاومت بهتر از مقاطع دیگر عمل می‌کند. همچنین در اغلب شرایط اجرایی، تیرآهن‌ها به آسانی روی آن‌ها قرار می‌گیرند.

تیرآهن، تیرآهن فولادی، Steel beam

مهم‌ترین مشخصات فنی تیر آهن فولادی

  • سایز: تیـرآهن‌ها در سایزهای ۱۲ تا ۳۰ سانتی‌متر تولید می‌شود که این سایز نشان دهنده طول جان تیـرآهن است.
  • وزن: وزن تیـرآهن با توجه به سایز و انوع مختلفی دارد. براساس جدول وزن مخصوص استاندارد هر نوع تیـرآهن، سایز و وزن هر متر از تیـرآهن مشخص می‌شود. برای محاسبه وزن شاخه تیـرآهن باید وزن هر متر از آن را در ۱۲ ضرب کنیم.
  • ضخامت بال و جان: این دو معیار بر اساس استاندارد و سایز تیـرآهن تعیین می‌شود.
  • آلیاژ فولاد به کار رفته در تولید محصول: این مشخصه بسته به تولیدکننده تیـرآهن متفاوت است.

محصولات

کارشناسان آهن جهان عرفان آماده هستند تا شما را برای انتخاب بهترین گزینه راهنمایی و محصولات مورد نیاز شما را تامین کنند.

هاش H Beam تیرآهن هاش
هاش

تیرآهن هاش H-Beam تیرآهن هاش یکی از مهم‌ترین مصالح در ساخت‌و‌ساز‌های عمرانی است. این مقطع فولادی در قسمت‌های فلزی ساختمان‌سازی نقش بسیار مهمی ایفا می‌کند؛…

بیشتر بخوانید
میلگرد میلگرد آجدار آرماتور بتن مسلح
میلگرد

میلگرد میلگرد یا آرماتور، یک مقطع فولادی طویل و تو پر استوانه‌ای شکل است که معمولا از فولاد یا کربن متوسط تولید می‌شود. کاربرد اصلی…

بیشتر بخوانید

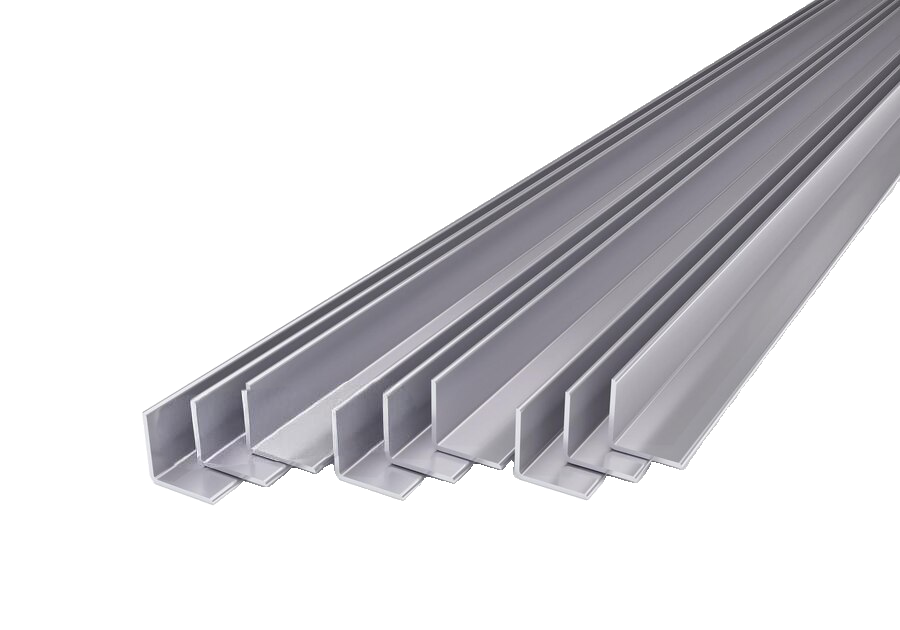

نبشی corner steel corner نبشی فولادی
